rk3399部署onekvm

前言

PIKVM解决了同一局域网内多台设备的便捷管理，配合frp实现远端管理，并且100%开源，one-kvm则是在PIKVM的基础上进行修改的开源项目，本文介绍的是在rk3399开发板上部署onekvm。

准备工具

• arm小主机（rk3399）
• windows电脑
• USB视频采集卡（2130/2109）
• HDMI线
• USB双公头线
• 网线（非必须）
• 键盘

简单步骤描述

配置本地环境—强制开启OTG—固定采集卡端口—安装docker—安装portainer可视化docker管理桌面—配置安装onekvm

配置本地环境

rk3399开发板配置刷写好armbian系统镜像后完成用户密码配置，建议修改软件源为国内源（例如清华源），自行链接网络。执行：

sudo apt update

更新系统软件包。

强制开启OTG

强制开启OTG需要修改DTB内

输入下列代码进入设置：

sudo armbian-config

如果报错显示未连接互联网，直接回车。强迫症百度寻找解决方法，造成这个问题的原因是github国内连通不顺畅。

选择system—dtc—回车。

shift+alt+3       #开启行号显示，行号515
CTRL+W            #快捷搜索，搜索dr_mode
host改为peripheral
ctrl+X            #退出
输入y 回车         #保存
sudo reboot       #重启

固定采集卡端口

安装v4l-utils

apt install v4l-utils

查看video设备号

v4l2-ctl --list-devices

插入采集卡至USB口上，输入指令查看并记住采集卡id

lsusb

新建udev规则文件

sudo touch /etc/udev/rules.d/99-usb-video.rules

使用vim编辑器打开编辑

sudo vim /etc/udev/rules.d/99-usb-video.rules

文件内加入：

KERNEL=="video*",ATTRS{idVendor}=="设备ID（一般是四位）",ATTRS{idProduct}=="设备名（例如2109）"，ATTR{index}=="0",MODE:="0777",SYMLINK+="video100"

点esc，输入:wq退出并保存文件。

记得输入”:”,然后接着wq，不要把”:”忘记了

sudo reboot       #重启

安装docker

安装docker

sudo apt install docker.io

安装portainer可视化docker管理桌面

拉取portainer镜像

sudo docker pull portainer/portainer-ce

如果报错无法拉取镜像，修改镜像源即可。

在pull后加入第三方镜像源网站，例如1ms.rn, 更为详细的使用方法请访问对应官网。

配置参数：

sudo docker run \
-d --name myPortainer --restart always \
-v /var/run/docer.sock:/var/run/docker.sock -v portainer_data:/data \
-p 9000:9000 \
portainer/portainer-ce

如果报错无法找到对应的镜像，请检查是否替换了镜像源，执行sudo docker image ls查看下载的镜像，并修改最后一行，一般未在最后一行内容前加入镜像源地址/

配置安装onekvm

浏览器输入设备ip加端口号9000访问portainer（例如192.168.0.6:9000)

请保证电脑和小主机在同一局域网内。

如何验证？

查看设备IP是否只有最后一位不一致。

设备ip可从路由器端查看。

初次使用需要设置用户名和密码。

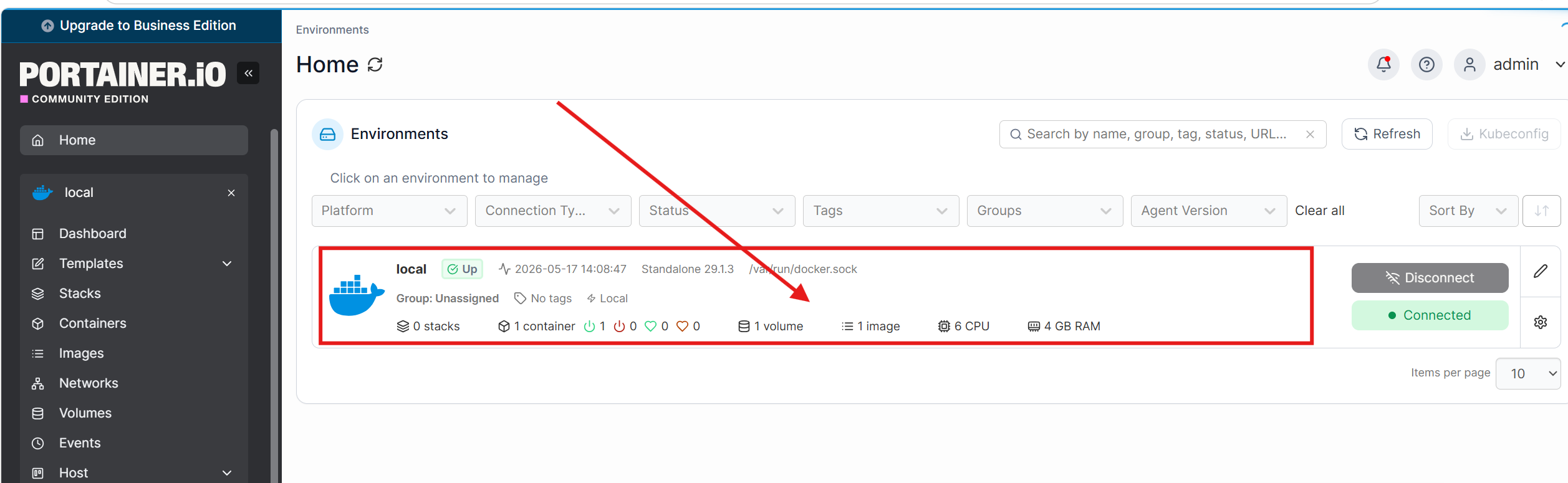

进入首页点击

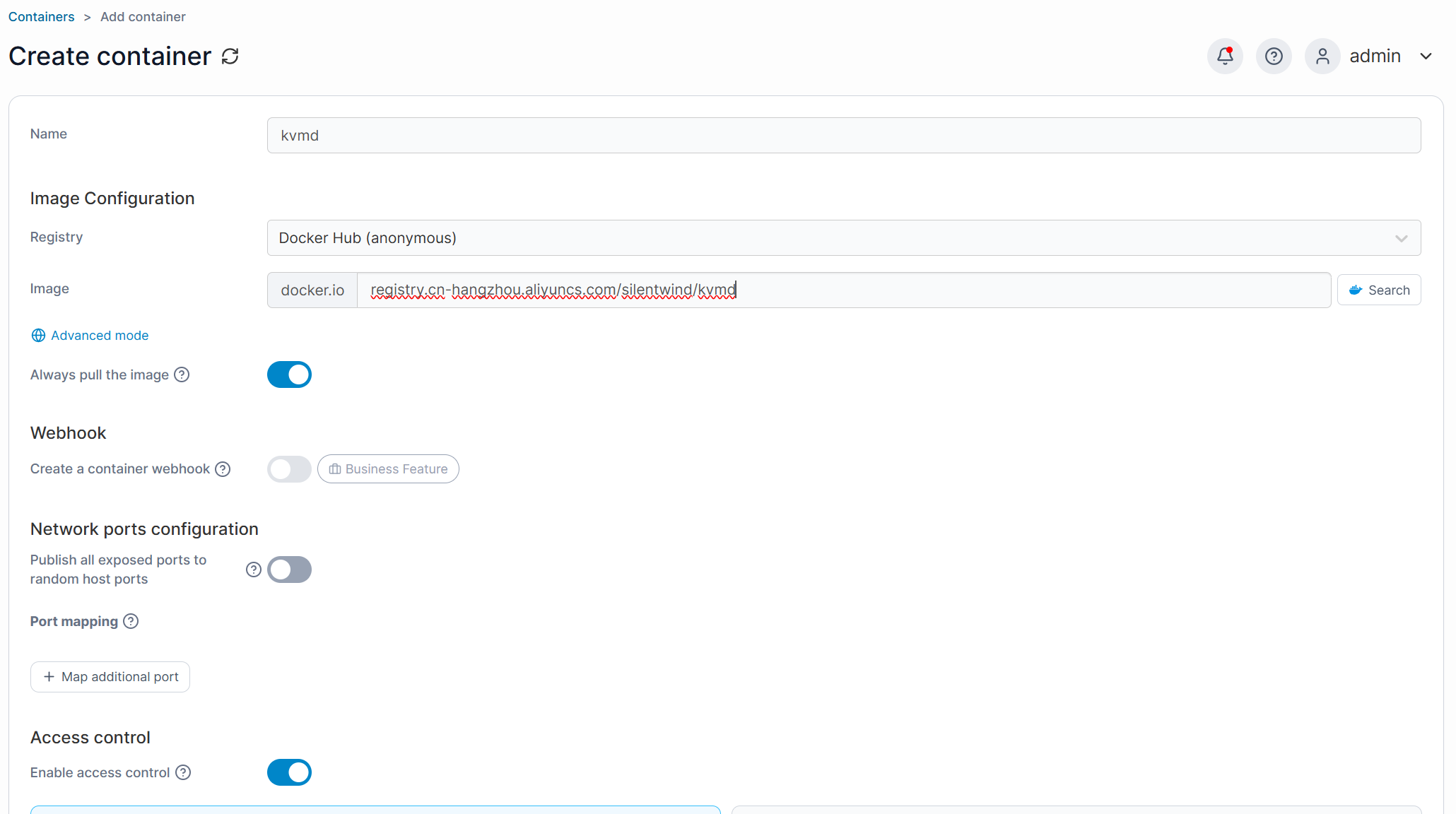

点击container查看部署的镜像，此时我们会有一个名为myPortainer的镜像，这个是之前部署过的。点击Add container再次部署一个镜像。

名字随意，我的是kvmd。

image镜像地址填写onekvm镜像下载地址：

silentwind0/kvmd

如果部署失败可以填写为挂载在阿里云的地址：

registry.cn-hangzhou.aliyuncs.com/silentwind/kvmd

点击Advanced mode。

点击map additional port添加映射端口：

8080	8080	tcp
4430	4430	tcp
5900	5900	tcp
623	623	tcp

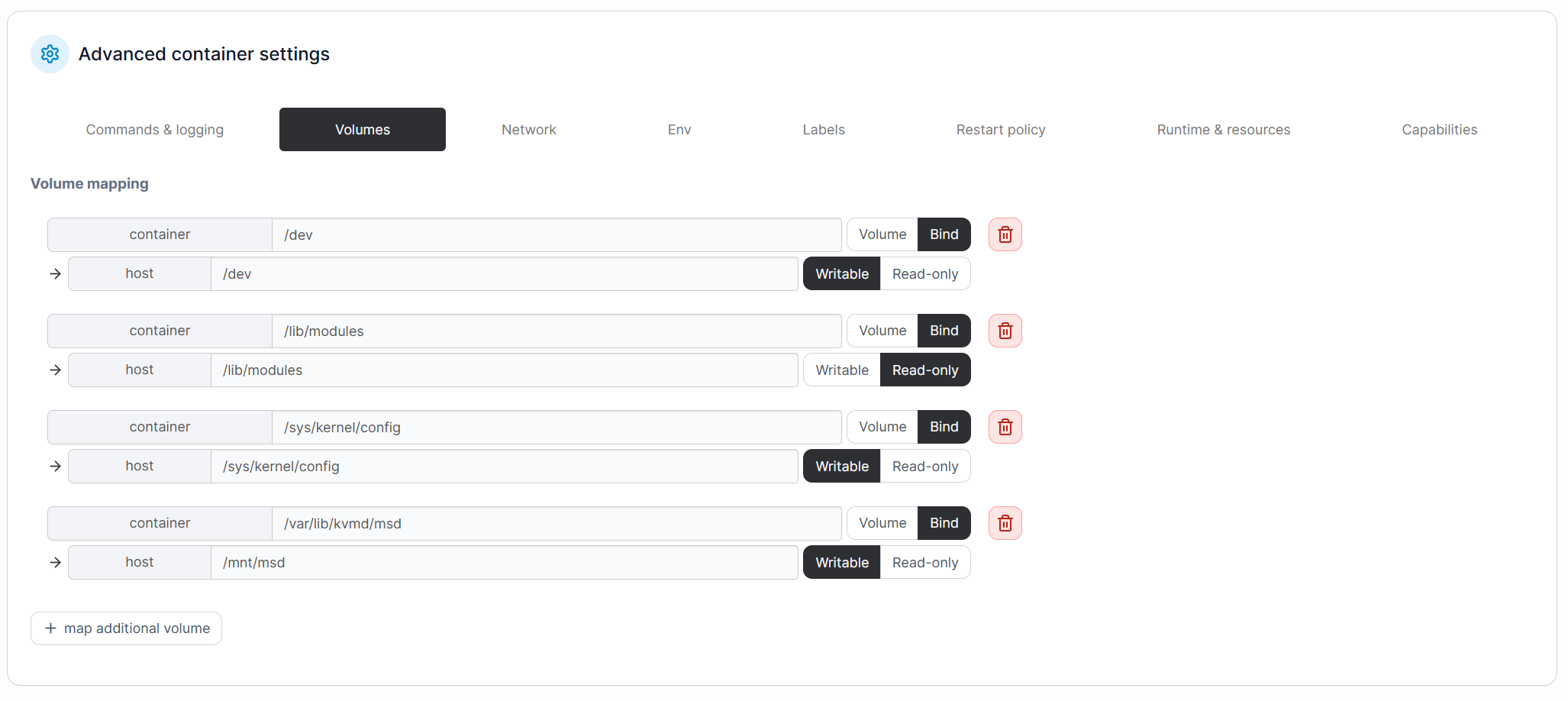

点击volumes映射目录：

/dev	/dev
/lib/modules	/lib/modules
/sys/kernel/config	/sys/kernel/config
/var/lib/kvmd/msd	/mnt/msd

点击Env增加系统变量

变量名(name)	参数(value)
OTG	1
VIDEONUM	100
USERNAME	kvm登录用户名
PASSWORD	kvm登录密码

点击Restart policy,选择Always，开机自启。

点击Runtime&resources,开启Privileged mode。

最后点击Deploy zhe container部署镜像。

不出意外右上角会有绿色的钩子，如果报错请修改镜像地址为可用地址。

访问KVM

浏览器输入小主机ip:8080即可访问。

正常访问4430端口也可以进行访问，如果访问8080端口会自动跳转4430端口。
