工业电源的可能性安装方法

前言

工业电源电压普遍使用三相两线制，分别为三根火线L、零线N、地线GND。

• 火线之间电压为380V，实际测量会大于380，普遍在400以上。
• 火线和零线之间电压为220V。
• 火线和地线之间电压为220V。

非必要请不要测量火线和地线之间的电压差！！！

星三角结构说明

星形接法和三角形接法均使用了三根火线，通过不同的结构实现不一样的效果，详细如下。

星形接法

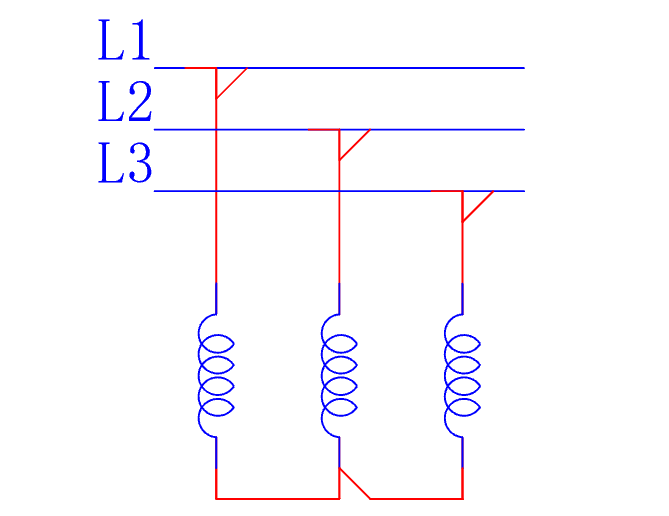

星形接法即将三根火线分别接入三个负载的一端，三个负载的另一端则接在一起，效果如下图所示：

这样可以实现负载两端 电压差为220V，负载内阻不变，功率较低。

三角形接法

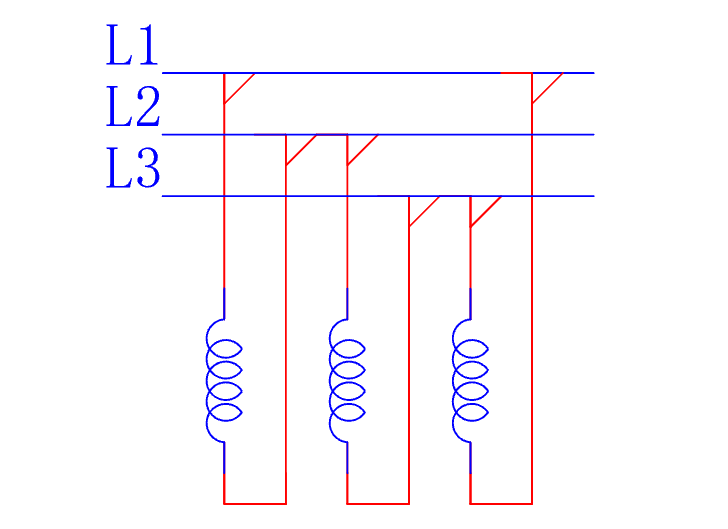

三角形接法即使负载两端接入两根火线，为达到三相负载均衡，一般使用三路负载，且每相只使用两次，电路接法如下图。

这样可实现每个负载两端电压均为380V，负载内阻不变，功率增加。

直流电源的接法

直流电源和交流电源不同，可以将两个直流电源的一个同电位输出端连接在一起，但是将另一个电位输出点连接在一起，即不能并联，否则会损坏电源。若加入二极管之类的保护元器件则可能可以并联。

交流电源严禁并联！！！

不同电压的电源也可将同电位输出点连接在一起，但是严禁将另一个输出点连接在一起。
